SG-Ⅴb法蘭連接浮球型視鏡

一、性能特點
視鏡是工業管道裝置上主要附件之一,在石油、化工、醫藥、食品、造紙等工業生產裝置的管道中,能隨時觀察管道中液體、氣體、蒸汽等介質流動及反應情況,起到監視生產、避免生產過程中事故發生的作用。

二、產品型號標注

標記示例:
選擇單壓型法蘭連接式視鏡,內部結構擺板式,法蘭公稱壓力為0.6MPa,公稱直徑80mm,主體材料為低碳鋼。
表示方法:SG-Ⅱ-P-0.6-80/C。
表1
類 型 對



螺 紋 型
浮球型 框式
對夾型
框式單壓型 壓力容器
視鏡

全螺紋 螺紋
連接
連接
形式


螺  紋






代號 Ⅲa Ⅲb Ⅴa Ⅴb Ⅷa Ⅷb

表2
結構形式 直頸式 縮頸式 偏頸式 葉輪式 擺板式 浮球式
示意圖





代號 A B C D P F

注:本表結構形式主要針對Ⅰ型、Ⅱ型和Ⅲ型。

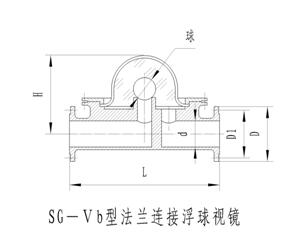

三、SG-Ⅴb法蘭連接浮球型視鏡技術參數:
公稱直徑 d D D1

L

H 球Φ 圖   號
65 65 130 160 340 260 40 HGS0-128-01-1~4
80 80 150 185 340 270 40 HGS0-128-01-1~4
100 100 170 205 340 277 40 HGS0-128-01-1~4
125 125 200 235 340 290 40 HGS0-128-01-1~4
150 150 225 260 340 302 40 HGS0-128-01-1~4

注:PN≤0.6MPa,工作壓力≤0.3MPa,工作溫度≤180℃。
